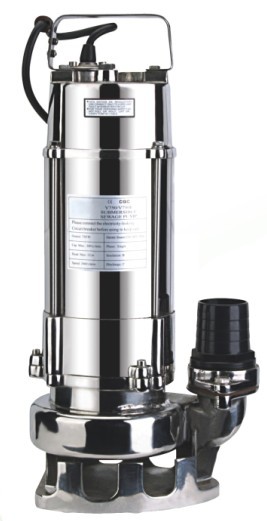

QWP不锈钢潜水排污泵
WQP型不锈钢潜水排污泵是在引进国外技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面效果好。该系列泵采用叶轮结构和新型机械密封,输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵在运行中无振动。
一、WQP系列不锈钢潜水排污泵的概述:
1. WQP系列不锈钢潜水排污泵采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能通过泵口径的5倍纤维物质和直径为泵口径约一半的固体颗粒。
2. 设计合理,配套电机节能效果显著。
3. 机械密封采用双道串联密封,材质为硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵连续运行8000小时以上。
4. 泵结构紧凑,体积小,移动方便,安装简便,无需建泵房,潜入水中即可工作,大大减小工程造价。
5. 泵油室内设有油水头,当水泵侧机械密封损坏后,水进入油室,发生信号,对泵实施保护。
6. 可根据用户需要配备全自动保护控制柜,对泵的漏水,漏电,过载及超温等进行监控,保证泵运行可靠。
7. 双导轨自动耦合安装系统,给泵的安装的安装,维修带来了方便,人可不必为此而进出污水坑。
8. 浮球开关可根据所需的水位变化。自动控制泵的停启,无需专人看管。
9. 在使用扬程范围内保证电机运行不过载。
10. 根据使用场合电机可采用水套式外第三者水循环系统,能保证电泵在无水(干式)状态下运行。
11. 安装方式有固定式自动耦合安装和移动式安装二种,可满足不同的使用场合。
二、结构说明
WQP系列不锈钢潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔开,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行可靠,其主部件作用如下:
信号线1:配备全保水泵控制柜,对泵实行保护,包括漏水,断相、短路、过热、电机过载等项目.电机定子8:采用B级或F级绝缘。
漏水头11:该元件装在油室内,当机械密封损坏后,水进入油室,头可发出信号由控制系统对泵实施保护。
机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
叶轮17:叶轮采用单流道或双道结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
泵体15:与叶轮配用,使得泵具有高的效率。
密封环18:装在泵体口环处,当叶轮因运行而使口环处磨损,可更换密封环,以保证泵以佳效率运行。
三、不锈钢潜水排污泵型号意义:
例如:50WQP15-30-3
50-排出口径(mm)
WQP-潜水式无堵塞排污泵
P-不锈钢(P)
15-流量(m3/h)
30-扬程(m)
3-配用功率(KW)
四、QWP潜水式无堵塞排污泵性能参数
型号 | 口径 | 流量 | 扬程 | 功率 | 转速 | 效率 |
25-8-22-1.1 | 25 | 8 | 22 | 1.1 | 2825 | 38.5 |
32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 |
40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 |
40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 |
50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 |
50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 |
50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 |
50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 |
50-18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 |
50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 |
65-37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 |
65-25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 |
65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
65-35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 |
65-35-60-15 |
