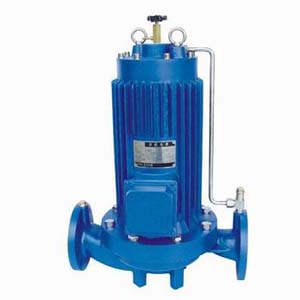

SPG型屏蔽式管道泵
一、SPG系列屏蔽泵产品介绍:
SPG屏蔽泵在原有基础上改进电磁核心技术,是一种电动机和泵体一体结构的水泵,只有静止密封(而不是旋转的轴密封),所以能做到完全无泄露。因其电机自身低噪音,加之屏蔽泵低故障率,高可靠性能,和维护成本低等优点赢得广大用户的欢迎,也增强了对中国市场高品质水泵的需求。
二、SPG系列屏蔽泵产品主要特点:
1、SPG型屏蔽泵因能保证完全不泄漏,故可输送对人体和环境,设备有害的及昂贵的易泄漏的液体。
2、不会吸入空气,适于真空系统及输送与空气接触发生变质的液体。
3、无油封设计,能可靠地输送一般泵难以输送的高温,高压,低温及温度压力变化的液体。
4、轴承利用输送液体自行润滑,不需润滑油,故不污染输送液体,并免去了定期注油的麻烦。
5、泵结构合理,电机和泵同轴,体积小,重量轻,占地面积小,运行平稳,安装方便,无须调整,维修方便,无须调整,维修方便。
6、叶轮采用水推力平衡式设计,使转子在运行中可以处于悬浮设计,降低了石墨轴承的国轴向磨损,从而提高了使用寿命,降低了运行成本。
7、电机无冷去风扇,故运行噪音和振动都非常小。
8、泵进出口法兰的规格设计与标准阀门相同,且位于同一水平线上,,便于管道布置,泵房设计也便为合理,实用。
9、零部件的标准化,系列化程度高。
10、接线盒采用防水结构,可在户外使用。
11、可根据使用要求,即流量和扬程的需要进行泵的串,并联运行方式。
12、新采用的石墨轴承,具有耐磨性能高、磨擦系数低,不老化,抗泥沙等优点。
三、SPG系列屏蔽泵工作条件:
1、屏蔽泵输送的介质为软水、稀薄、不凝固、不含固体颗粒及纤维的流体。
2、SPG型泵介质温度不超过90℃,SPG(R)型泵介质温度不超过130℃。
3、系统进口压力不得小于0.05 MPa,系统管道中充满液体,保证顶端排气阀能有液体排出,进口压力高于0.15 MPa,订货时应另行说明。
4、SPG屏蔽泵系统压力1.6 MP a,即水泵的吸入压力+泵扬程≤1.6 MPa。高于1.6MPa时,可在订货时另行提出。
5、电泵的额定频率为50Hz,额定电压为380V,采用全电压直接起动,电泵外壳防护等级为IP 54,绝缘等级F级。
6、从轴端看,电泵按顺时针方向旋转。
7、隔爆型按照GB 3836.12的规定制定防爆级别EXd II.BT3 EXd II.BT4隔爆型。
五、SPG系列屏蔽泵的型号意义:
六、SPG系列屏蔽泵性能参数
型 号 | 流量(m3/h) | 扬程(H) | 转速(r/min) |
SPG25-160 | 4 | 32 | 2900 |
SPG40-100 | 6.3 | 12.5 | 2900 |
SPG40-100A | 5.6 | 10 | 2900 |
SPG40-125 | 6.3 | 20 | 2900 |
SPG40-125A | 5.6 | 16 | 2900 |
SPG40-160 | 6.3 | 32 | 2900 |
SPG40-160A | 5.9 | 28 | 2900 |
SPG40-160B | 5.5 | 24 | 2900 |
SPG40-200 | 6.3 | 50 | 2900 |
SPG40-200A | 5.9 | 44 | 2900 |
SPG40-200B | 5.3 | 36 | 2900 |
SPG40-250 | 6.3 | 80 | 2900 |
SPG40-250A | 5.9 | 70 | 2900 |
SPG40-250B | 5.5 | 60 | 2900 |
SPG50-100 | 12.5 | 12.5 | 2900 |
SPG50-100A | 11 | 10 | 2900 |
SPG50-125 | 12.5 | 20 | 2900 |
SPG50-125A | 11 | 16 | 2900 |
SPG50-160 | 12.5 | 32 | 2900 |
SPG50-160A | 11.7 | 28 | 2900 |
SPG50-160B | 10.4 | 22 | 2900 |
SPG50-200 | 12.5 | 50 | 2900 |
型 号 | 流量(m3/h) | 扬程(H) | 转速(r/min) |
SPG50-200A | 11.7 | 44 | 2900 |
SPG50-200B | 10.6 | 36 | 2900 |
SPG50-250 | 12.5 | 80 | 2900 |
SPG50-250A | 11.6 | 70 | 2900 |
SPG50-250B | 10.8 | 60 | 2900 |
SPG50-250C | 10 | 52 | 2900 |
SPG65-100 | 25 | 12.5 | 2900 |
SPG65-100A | 22.3 | 10 | 2900 |
SPG65-125 | 25 | 20 | 2900 |
SPG65-125A | 22.3 | 16 | 2900 |
SPG65-160 | 25 | 32 | 2900 |
SPG65-160A | 23.4 | 28 | 2900 |
SPG65-160B | 21.6 | 24 | 2900 |
SPG65-200 | 25 | 50 | 2900 |
SPG65-200A | 23.5 | 44 | 2900 |
SPG65-200B | 21.8 | 38 | 2900 |
SPG65-250 | 25 | 80 | 2900 |
SPG65-250A | 23.4 | 70 | 2900 |
SPG65-250B | 21.6 | 60 | 2900 |
SPG65-315 | 25 | 125 | 2900 |
SPG65-315A | 23.7 | 113 | 2900 |
SPG65-315B | 22.5 | 101 | 2900 |
SPG65-315C | 20.6 | 85 | 2900 |
SPG80-100 | 50 | 12.5 | 2900 |
型 号 | 流量(m3/h) | 扬程(H) | 转速(r/min) |
SPG80-100A | 44.7 | 10 | 2900 |
SPG80-125 | 50 | 20 | 2900 |
SPG80-125A | 45 | 16 | 2900 |
SPG80-160 | 50 | 32 | 2900 |
SPG80-160A | 46.7 | 28 | 2900 |
SPG80-160B | 43.3 | 24 | 2900 |
SPG80-200 | 50 |
